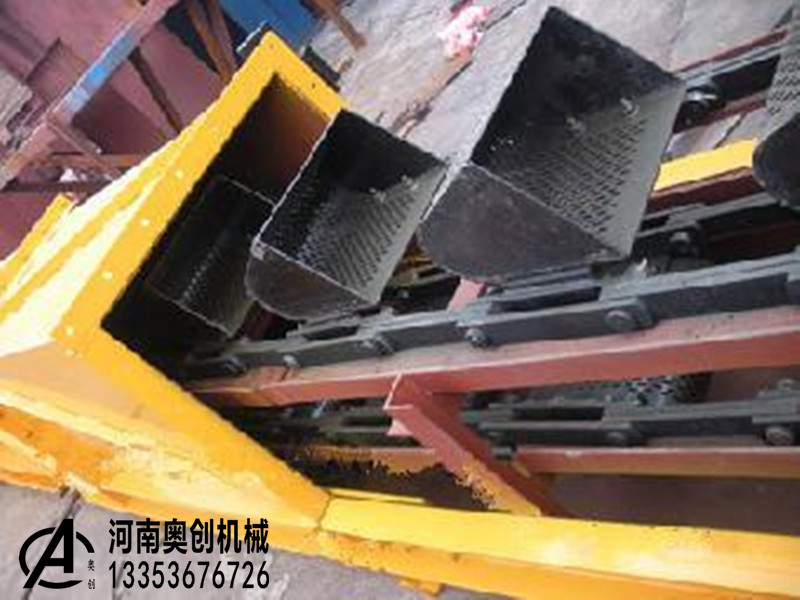

撈坑式脫水斗式提升機精工制造
撈坑式脫水斗式提升機生產廠家-合理報價|型號|圖紙|推薦選型-提升機廠家直銷 整機質保1年 歡迎咨詢訂購 13353676726
一、脫水斗式提升機用途及特點：
脫水斗式提升機主要用于選煤廠，配合跳汰機對選后產品的提升和脫水。我公司生產的T系列斗提機是采用煤炭工業部選煤設計院設計的新型脫水和澇坑系列斗提機。新系列設計綜合了過去生產的B型脫水斗式提機的優點和現場使用經驗,并對現有國內資料進行了分析對比，體現和貫徹了系列化、通用化和標準化的要求。
二、脫水斗式提升機技術參數：
|
T系列脫水斗式提升機技術特征 |
||||||||||
|
順序 |
|
主要參數 |
脫水型 |
|
|
|
||||
|
T3240 |
T3260 |
T4080 |
T4060 |
T40100 |
T50100 |
T50120 |
T50140 |
|||
|
1 |
|
提升機長度（m) |
20 |
23 |
26 |
|||||
|
2 |
|
提升機傾角（°） |
55°-70° |
|||||||
|
3 |
|
運輸物料粒度（mm) |
0-100 |
|||||||
|
4 |
|
斗寬(mm) |
400 |
600 |
800 |
1000 |
1200 |
1440 |
||
|
5 |
|
斗子容量（t) |
28.3 |
42.5 |
66.4 |
88.5 |
110.7 |
173 |
207.6 |
242.6 |
|
6 |
|
斗子間距（t/h) |
11250 |
400 |
500 |
|||||
|
7 |
|
生產能力（t/h) |
15-52 |
23-78 |
30-97 |
38-129 |
48-161 |
60-202.8 |
72-242.8 |
84-282 |
|
8 |
|
散堆比重（t/m3) |
1.2 -1.6 |
|||||||
|
9 |
|
斗鏈速度 |
0.16 /0.27 |
|||||||
|
10 |
|
裝滿系數 |
0.5-0.75 |
|||||||
|
11 |
|
牽引鏈類型 |
板狀鏈 |
帶中間滾輪套簡板狀鏈 |
|
|
|
|||
|
12 |
|
鏈板節距（mm） |
320 |
400 |
500 |
|||||
|
13 |
|
鏈板寬度（mm） |
55 |
90 |
120 |
|||||
|
14 |
|
鏈板厚度（mm） |
16 |
|||||||
|
15 |
|
鏈板銷軸直徑（mm） |
36 50 |
|||||||
|
16 |
|
斗鏈每米重量(kg/m) |
69 |
77 |
121 |
134 |
140 |
177 |
197 |
200 |
|
17 |
|
單邊牽引鏈允許工作拉力（Kg) |
2880 |
6300 |
6300 |
|||||
|
18 |
|
斗部星輪型式 |
四方輪 |
五方輪 |
||||||
|
19 |
拉緊裝置 |
型式 |
絲桿（千斤頂） |
|||||||
|
行程（mm) |
320 |
400 |
500 |
|||||||
|
20 |
傳動裝置 |
電動機型號 |
Y |
|||||||
|
電動機功率（KW） |
4—11 |
5.5-15 |
5.5-15 |
7.5-18.5 |
11—30 |
11—37 |
11—15 |
15—55 |
||
|
減速機型號 |
NGW-J |
|||||||||
|
聯軸器型號 |
柱銷聯軸器 |
|
|
|
||||||
|
傳動鏈條型式 |
套筒滾子鏈 |
|
|
|
||||||
|
傳動鏈條節距（mm） |
50.8 |
63.5
|
||||||||
三、脫水斗式提升機的使用和維護
1、機器啟動前應檢查各個緊固件是否牢固，頭部組件軸承處注以潤滑油，傳動鏈應接觸正常，防護罩安裝良好。
2、不能帶負載啟動，停車前不供料，待卸料完畢后停車。
3、在使用過程中遇有故障切斷安全銷應按原來的安全銷材料和尺寸配制，不能任意代用。
4、減速器油池潤滑的油面高度，規定為比內齒輪頂高2~3倍的模數，潤滑油用（HL20或HL30）齒輪油。減速器的潤滑油按24小時連續工作制計算每3個月必須更換一次，減速器的傳動件應半年內檢修一次。
5、斗鏈用銷子聯接處應轉動靈活，應經常注意滾輪運行情況，滾輪傳動自如和套筒接觸面無滯死現象。
6、拉緊裝置絲杠表面上和軸承內應有潤滑脂，以防止銹蝕。7、提升機安裝后要進行1~2小時無負荷試車，試車時檢查斗鏈運行情況，斗子兩側牽引鏈運轉平穩，料斗無歪斜、減速器無過激響聲，電氣控制正常，運行部分和其它固定部分沒有任何卡碰現象發生。以上滿意后才能負載試車。
四、易損件目錄
|
序號 |
圖號或代號 |
名稱和規格 |
材料 |
所屬裝配部件 |
|
1 |
GB286—64 |
滾子軸承（3522） |
|
頭部組件 |
|
2 |
B80—2346.1—0306 |
尼龍套 |
MC尼龍 |
尾部組件 |
|
3 |
B80—2346.1—1004 |
外鏈板 |
45# |
斗鏈組 |
|
4 |
B80—2346.1—1003 |
內鏈板 |
45# |
斗鏈組 |
|
5 |
B80—2346.1—1311 |
安全銷 |
45# |
傳動裝置 |
|
6 |
GB301—64 |
單向推力軸承（8408） |
|
拉緊裝置 |
|
7 |
B80—2346.1—1002A |
滾輪 |
組件 |
斗鏈組 |
|
8 |
B80—2346.1—1002 |
銷軸 |
45# |
斗鏈組 |
