鋼芯膠帶斗式提升機的結構組成以及各部位特點

產品詳細介紹
      TGD鋼絲膠帶斗式提升機廣泛應于水泥、氧化鋁、化肥、煤炭、電力、港口、糧食等行業，奧創機械是具有 60年生產歷史的鋼絲膠帶斗式提升機廠家。斗式提升機產品具體型號有TB板鏈系列、NE板鏈系列、NSE板鏈系列、TD帶式系列、TH環鏈系列及TGD鋼絲膠帶斗式提升機等。
設備簡介：
      TGD鋼絲膠帶斗式提升機是鶴壁通用在消化吸收國外新技術，結合國內生產使用實踐而開發的新一代產品,具有輸送量大、體積小、功耗低、運行平穩可靠、使用壽命長等特點。

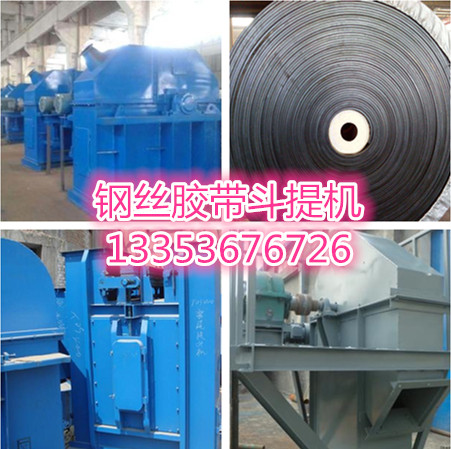

鋼芯膠帶斗式提升機的結構組成：斗式提升機由上部區段、中部機殼、下部區段、帶料斗的輸送帶等牽引部件、傳動裝置和室外檢修平臺組成。
1.下部區段，由進料口、下部機殼、改向輪組和張緊裝置組成。
2.中部機殼（檢修），每臺一節,用于安裝、檢修牽引部件。
3.中部機殼（防偏），通常每隔5節中部機殼放置一個。
4.連接板，通常每隔2節中部機殼放置一個。
5.中部機殼（標準），L=2米。
6.連接框，通常每隔5節中部機殼放置一個。
7.中部機殼（非標），L在0.5~2米之間。一般安裝在上部區段或中部機殼處。
8.上部區段，包括上部機殼和傳動滾筒組。
9.驅動裝置。由電機、垂直軸減速器、液力偶合器、逆止裝置、慢動裝置組成。
10.室外操作平臺。
11.帶斗裝置。
鋼絲膠帶斗式提升機的各部位特點：
1、運行部件：采用特殊設計，帶防撕裂的高強度鋼絲繩芯膠帶，配以專用的膠帶接頭和料斗固定件使膠帶能長期可靠運行，料斗設計布局合理，并有不同型式排列，確保物料連續
提升和卸出。
2、驅動裝置：采用直交軸硬齒面的減速機與提升機主軸直聯，配液力偶合器，慢速檢修電機和逆止器，傳動裝置結構緊湊合理，實現柔性起動。
3、上部裝置：滾筒設計采用自動對中裝置，滾筒采用高性能橡膠包膠，使用壽命長，摩擦力大；
4、中部機殼：采用優化設計機殼，雙通道設計，避免相對高速運行的膠帶帶來的渦流干擾，附設加強角鋼。
5、下部裝置：采用齒輪齒條張緊裝置，同步調節張緊，尾部滾筒采用自動對中設計，并附設皮帶防跑偏裝置和料位控制儀。
6、保護裝置：本機在頭、尾部設置有防跑偏裝置，在膠帶跑偏時可輸送信號至中控室，及時切斷主電機電源；在提升機的尾部設有料位控制儀及旋轉開關。
