本技術的技術方案是以如下方式實現的它是給現有斗鏈的杓斗增設一個引水槽，將 杓斗脫出的水引開避免掉進下一個杓斗；為了方便入料，尾部結構和0～4個封閉節段需要傾斜布置，通過封閉弧形過渡節段與傾斜布置的尾部結構或封閉節段連接，使脫水撈坑斗式提升機下部傾斜布置的尾部 結構和封閉節段過渡為垂直布置；通過敞開弧形過渡節段與垂直布置的敞開節段連接，使頭部結構過渡為傾斜布置，以便卸料。采取以上措施，可使脫水撈坑斗式提升機實現總體上的垂直布置。

     本技術提供了一種新型脫水撈坑斗式提升機，該撈坑斗式提升機主要是由尾部結構、封閉節段、敞開節段、頭部結構、斗鏈、封閉弧形過渡節段和敞開弧形過渡節段等部件組成。它將選煤廠原有傾斜布置的脫水撈坑斗式提升機改進成垂直布置，方便了廠房工藝布置、減少廠房無效面積、降低基建投資。在原有脫水撈坑斗式提升機的基礎上，只需在每個勺斗上加一個引水槽，再做兩個弧形過渡節段，就可以進行垂直脫水撈坑斗式提升機的機械制造。

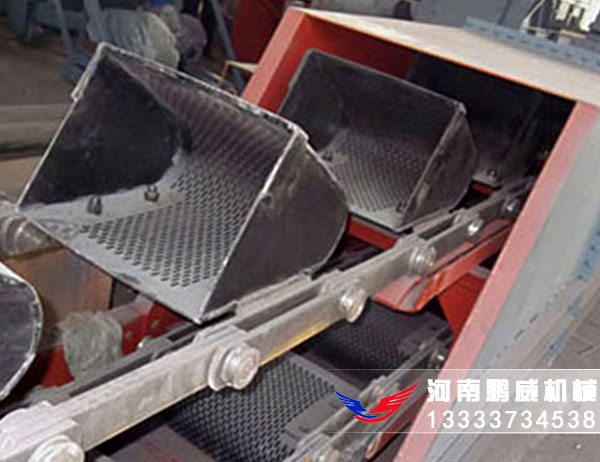

     斗鏈在循環運轉過程中，把從入料口進入的帶水物料進行提升和脫水。為了避免斗鏈運轉過程中，上一個杓斗脫出的水掉進下一個杓斗，影響脫水效果，脫水撈坑斗式提升機在工藝布置上采取傾斜式布置。這種脫水撈坑斗式提升機的傾斜布置，不僅給選煤廠廠房布置帶來很大困難，而且還造成廠房面積的過大浪費。
     脫水撈坑斗式提升機相比，具有便于選煤廠廠房工藝布置；減少廠房無效面積，降低基本建設投資等優點。其特點是改變現行脫水撈坑斗式提升機的傾斜式布置，從總體上實現脫水撈坑斗式提升機的垂直式布置。
