粉煤灰板鏈提升機：

   NE粉煤灰板鏈提升機適用于垂直輸送粉狀、粒狀和塊狀物料，也可提升磨琢性大的物料，物料溫度一般不超過200°C，提升高度較高40米，其特點主要有：提升范圍廣，輸送能力大，驅動功率小，流入式喂料，重力誘導式卸料，使用壽命長，密封性好，運行平穩可靠，操作維護方便，結構緊湊、剛性好、運行費用低。

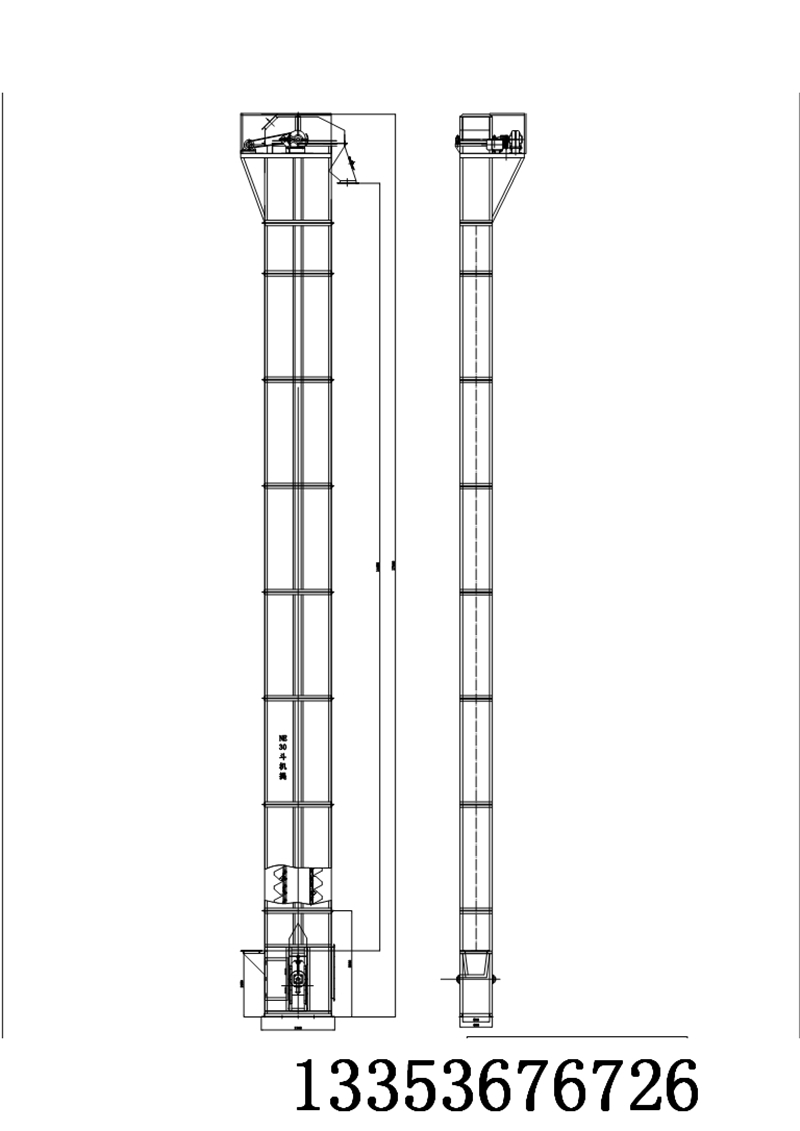

斗提機-粉煤灰板鏈斗式提升機外形尺寸-廠家方案圖紙

主要特點：
  1、 輸送能力大，該系列斗式提升機式國內同類提升機中相近結構尺寸輸送量較大的提升機，提升量為50m3/h-500m3/h.
  2、 提升范圍廣。這類斗式提升機對物料的種類、特性要求少，不僅能提升一般的粉臉、小顆粒料，而且可提升磨琢性較大的物料，要求溫度≤200°C。
  3、 驅動功率小，采取流入式喂料、誘導式卸料，大容量的料斗密集型布置，在提升無聊時幾乎無回料和挖料現象，因此無效功率少，比環鏈提升機節省功率30%。
  4、 提升高度高，采用板鏈?zhǔn)胶透邚?qiáng)度鏈條，在額定輸送量下提升高度可達60米。
  5、 操作、維修方便，易損件少。
  6、 NE 板鏈斗式提升機結構剛性好，精度高。機殼經折邊和中間壓凸，經焊接后，剛性好且外觀漂亮。綜合成本低，密封性能好，節能環保且維護少。

主要部件：
  1、 上部裝置：安裝有軌道(雙排道)，防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。
  2、 中間節裝置：部分中間節裝有軌道(雙排節)，以防止鏈條在工作中擺動，部分中間節裝有檢修門以便維修
  3、 下部裝置：安裝有張緊裝置，NE15-NE50采用彈簧張緊，NE100-NE800采用重錘箱張緊。
  4、 上下鏈輪采用ZG310-570. 整體調質，HB229-269齒面淬火HRC40-48。
  5、 鏈板：鏈板采用45#HRC36-42.

主要結構：
  1、 運行部件：由料斗和套筒滾子鏈組成;
  2、 驅動裝置(左、右裝配)：由驅動平臺、驅動組合(減速器、電機、液力耦合裝置)、傳動鏈組成;

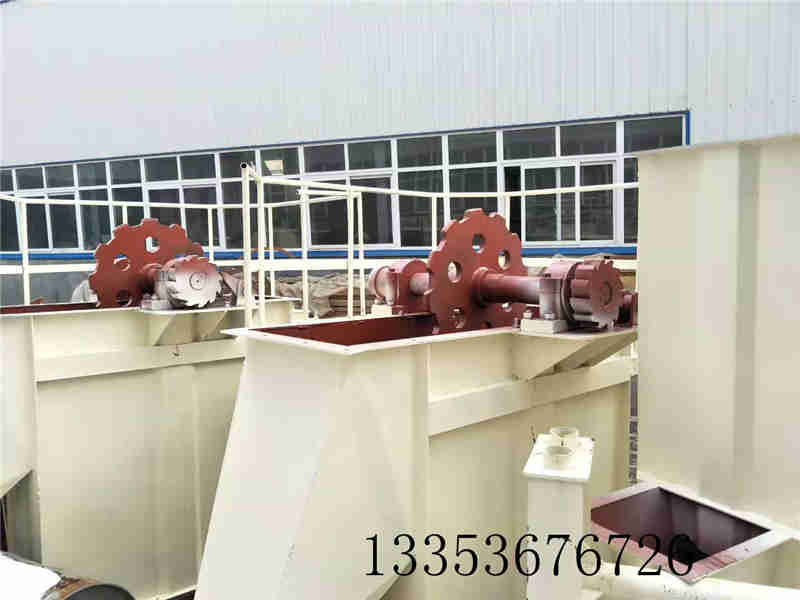

  3、 上部裝置：上部機殼、上罩、卸料口、上軸裝置、逆止器;
  4、 中部機殼：標準節(2m)和非標準節(1-1.5m),包含帶檢視門的中間節;
  5、 下部機裝置：下部機殼、進料口、尾部裝置、張緊裝置。

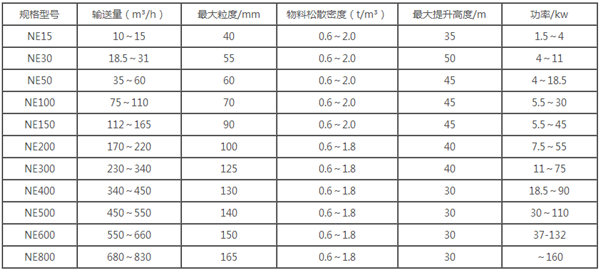

技術性能：

河南奧創機械位于河南省新鄉市牧野區環宇工業園區，生產廠家提供設備結構圖紙、價格計算，歡迎廣大用戶實地考察！
