ZSG系列礦用重型振動篩簡介：
ZSG系列礦用重型振動篩是一種新型、高效的篩分設備，主要用于冶金、礦山、煤炭、建材、電力、化工等行業，尤以冶金行業用途最為廣泛，是高爐槽、焦化廠、選礦廠常用的篩分機械，該機采用新型節能振動電機或激振器作振動源，橡膠彈簧支撐并隔振，具有處理量大、篩分效率高、篩網更換方便、安裝及維修簡便等優點。
該系列高效重型振動篩采用振動電機做激振源、橡膠彈簧裝置支撐并隔振、高耐磨材質篩板、密封式篩箱等國內外先進技術及先進的自同步振動原理制作而成，具有壽命長、噪音低、處理量大、篩分效率高、篩網更換方便、安裝及維修簡便等特點；高效重型振動篩適用于燒結炭、自然礦、焦炭及磨料磨具、化工原料等粉粒物料的高效能篩分，以及脫水、脫介、選煤作業，現已廣泛應用于冶金、礦山、煤炭、建材、化工、醫藥、磨料、糧食等作業。
ZSG系列高效重型篩(礦用振動篩)主要特點:
1.體積小,篩分能力大；
2.重量輕,便于安裝及工藝布置；
3.能耗少,可節約大量能源；
4.價格低,備件量極少；
5.結構簡單,造型美觀；
6.篩網由小塊拼裝,且更換極為簡便。
ZSG系列高效重型振動篩(礦用振動篩)工作原理和結構：
篩箱依靠?jī)膳_(tái)相同的振動電機做相反方向自同步旋轉，使支承在減振器上的整個篩機做直線振動，物料從入料端落入篩箱后，迅速前進、松散、透篩，完成篩分作業。本機由篩箱、振動電機、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。本系列篩機采用高性能、高壽命的 振動電機為激振源，調節振動電機激振力的大小，可以改變篩機的振動幅。減振系統由橡膠彈簧和卡箍、支承座等組成。底架由料倉及底盤等組成。本系列振動篩振動電機安裝方式可分為上振式和下振式，減振器安裝方法可分為座式或吊掛式。還可以根據用戶需要進行設計制造。

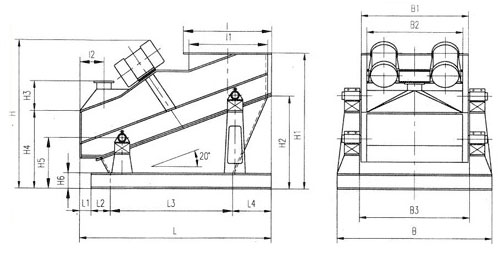

ZSG高效重型篩(礦用振動篩)外形示意圖：
ZSG高效重型篩(礦用振動篩)技術參數表：
電機振動式
|
型號
|
篩面面積
|
篩面傾角
|
給料粒度
|
篩孔尺寸
|
處理量
|
振頻
|
雙振幅
|
配用電機
|
|
m2
|
度
|
mm
|
mm
|
t/h
|
Hz
|
mm
|
型號
|
功率Kw
|
電壓V
|
|
ZSGB-0615
|
0.9
|
10
|
<150
|
3
5
10
15
20
25
50
|
10-100
|
16
|
6-9
|
YZO-10-6
|
2*1.0
|
380
|
|
ZSGB-0918
|
1.62
|
10
|
15-160
|
YZO-20-6
|
2*2.0
|
|
ZSGB-1020
|
2
|
15
|
15-200
|
YZO-20-6
|
2*2.0
|
|
ZSGB-1224
|
2.88
|
10
|
25-300
|
YZO-30-6
|
2*2.5
|
|
ZSGB-1030
|
3
|
15
|
35-360
|
YZO-30-6
|
2*2.5
|
|
ZSGB-1230
|
3.6
|
15
|
40-400
|
YZO-50-6
|
2*3.7
|
|
ZSGB-1530
|
4.5
|
15
|
45-460
|
YZO-50-6
|
2*3.7
|
|
ZSG2B-0615
|
0.9
|
10
|
10-100
|
YZO-10-6
|
2*1.0
|
|
ZSG2B-0918
|
1.62
|
10
|
15-160
|
YZO-20-6
|
2*2.0
|
|
ZSG2B-1020
|
2
|
15
|
15-200
|
YZO-20-6
|
2*2.0
|
|
ZSG2B-1224
|
2.88
|
10
|
25-300
|
YZO-30-6
|
2*2.5
|
|
ZSG2B-1030
|
3
|
15
|
35-360
|
YZO-30-6
|
2*2.5
|
|
ZSG2B-1230
|
3.6
|
15
|
40-400
|
YZO-50-6
|
2*3.7
|
|
ZSG2B-1530
|
4.5
|
15
|
45-460
|
YZO-75-6
|
2*5.5
|
激振器振動式
|
型號
|
篩面面積
|
篩面傾角
|
給料粒度
|
篩孔尺寸
|
處理量
|
振頻
|
雙振幅
|
激振器
|
配用電機
|
|
㎡
|
度
|
mm
|
mm
|
t/h
|
Hz
|
mm
|
型號
|
功率Kw
|
電壓V
|
|
ZSGB-1536
|
5.4
|
15
|
<200
|
3
5
10
15
20
25
50
|
50-360
|
12
|
8-12
|
JZ-75-6
|
Y160M1-8
|
2×4.0
|
380
|
|
ZSGB-1540
|
6
|
15
|
50-400
|
JZ-75-6
|
Y160M1-8
|
2×4.0
|
|
ZSGB-1836
|
6.48
|
15
|
60-460
|
JZ-100-6
|
Y160M2-8
|
2×5.5
|
|
ZSGB-1550
|
7.5
|
15
|
70-400
|
JZ-100-6
|
Y160M2-8
|
2×5.5
|
|
ZSGB-1848
|
8.64
|
15
|
80-500
|
JZ-130-6
|
Y160M2-8
|
2×5.5
|
|
ZSGB-2040
|
8
|
15
|
80-560
|
JZ-130-6
|
Y160M2-8
|
2×5.5
|
|
ZSGB-2050
|
10
|
15
|
90-600
|
JZ-160-6
|
Y160L-8
|
2×7.5
|
|
ZSG2B-1536
|
5.4
|
15
|
50-360
|
JZ-100-6
|
Y160M1-8
|
2×5.5
|
|
ZSG2B-1540
|
6
|
15
|
50-400
|
JZ-100-6
|
Y160M1-8
|
2×5.5
|
|
ZSG2B-1836
|
6.48
|
10
|
60-460
|
JZ-130-6
|
Y160M1-8
|
2×5.5
|
|
ZSG2B-1550
|
7.5
|
15
|
70-400
|
JZ-130-6
|
Y160M1-8
|
2×5.5
|
|
ZSG2B-1848
|
8.64
|
15
|
80-500
|
JZ-180-6
|
Y160L-8
|
2×7.5
|
|
ZSG2B-2040
|
8
|
15
|
80-560
|
JZ-180-6
|
Y160L-8
|
2×7.5
|
|
ZSG2B-2050
|
10
|
15
|
90-600
|
JZ-200-6
|
Y160L-8
|
2×7.5
|
ZSG高效重型篩(礦用振動篩)安裝與調試：
把底架的槽鋼固定在基礎上，使同側前后支承座高差一致，同一端（入料端或排料端）兩側的支承座板在同一水平面內，誤差均為2mm以內。橡膠彈簧在出廠前已進行靜剛度測試，應選擇剛度相同（或相近）的彈簧配置在同一臺振動篩的不同支承位置。安裝時把橡膠彈簧置于下支承座上，使支承座上的凸臺進入彈簧的內孔，然后吊裝篩箱，一定要使橡膠彈簧的內孔上下均與支承板的凸臺對中，將篩箱垂直下落，置于橡膠彈簧上，此時各支承點橡膠彈簧的高度應一樣，誤差不得大于2mm。用戶需要調整篩面傾角時，可松開卡箍的固定螺栓，轉動上支承座，同時加高（或降低）后支承座，調整前后支承座的距離，使篩面傾角符合要求。篩機各部分聯接必須牢固可靠，所有螺栓不得有任何松動，各零部件不得有任何異常聲響，篩機上參振部分與周圍固定物之間的最小間隙為30-50mm。篩機出廠時，雙振幅調為5―7mm，用戶可調整振動電機的兩偏心塊間的夾角，調整激振力的大小，進而調整篩機振幅的大小。
