平面回轉篩詳細介紹及參數

文章作者：奧創機械發布時間：2018/11/30 16:01:39瀏覽次數：

平面回轉篩詳細介紹及參數-振動篩廠家供貨提供報價型號參數 歡迎咨詢 13353676726

簡介:

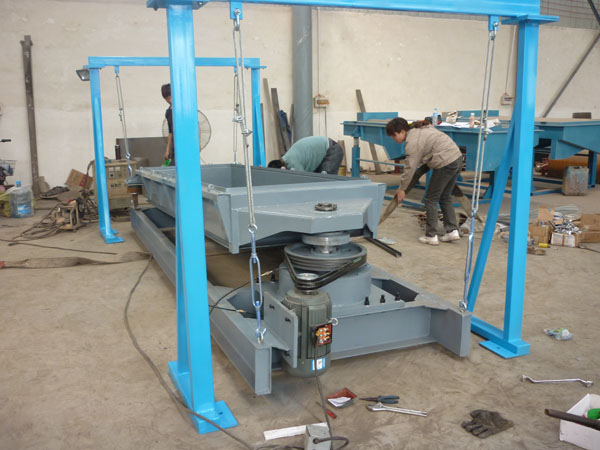

高效精密平面回旋篩，它包括有一個機座4和一個篩面上安裝有彈性球的篩體2，機座的兩端外側分別設有一個龍門吊架1，在兩個龍門吊架與機座的掛環上分別連接有將機座水平吊起的吊繩3，在機座上面靠一端安裝有一套驅動裝置5，在驅動裝置上面安裝有傳動箱6，在傳動箱上經主動軸、從動軸及其偏心塊與篩體的加料口一端相連接，篩體的另一端向下傾斜3-8度用吊繩吊掛在另一端的龍門吊架上。

高效精密平面回旋篩具有設計合理，結構簡單，運行平穩，全封閉結構，無塵染，防堵孔，防粘網等優點。特別是對吸濕性強、粘性大、易堵孔和粘網的尿素篩分更為明顯。由于采用了平面回轉運動原理，有效的降低了設備的動靜比和基礎動載荷。該設備采用平面回轉振動篩上下振動，網下有自動清理設備，較傳統的直線篩而言，提高了絲網壽命，噪音小，篩分面積大，將效率由原來的93～95提高到了99，推廣前景好。pxzs型平面回轉尿素篩分機主要是針對大顆尿素的篩分開發的一種新型篩分設備，也廣泛應用于冶金、礦山、化工、醫藥、建材、糧食加工、耐火材料等行業的精確分級篩分作業。是一種新型的高標準篩分設備，該系列設備具有篩分效率高，篩網利用率高，工作穩定可靠，不易將合格的顆粒振碎，無污染，是一種理想的環保型篩分設備。

平面回轉篩詳細介紹及參數

特點：

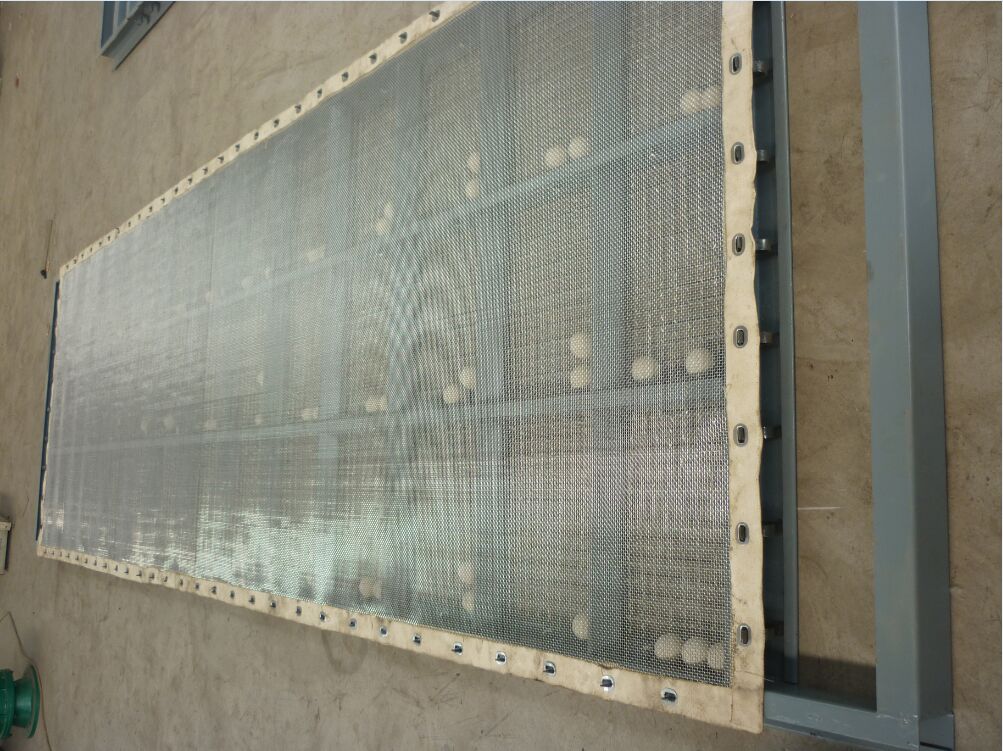

(1) 自清網效果極佳，每層篩網均設有篩網防堵清理裝置，不堵網；

(2) 處理量大，降低了成品物料中的粉末含量，是普通篩子的10倍；

(3) 篩網利用率高，無垂直振動，壽命長；

(4) 全封閉結構無粉塵污染，改善操作員的工作環境。

適用行業：

(1) 化工：化肥、純堿、鈣粉、樹脂、三聚氰胺等；

(2) 食品：砂糖、食鹽、淀粉、奶粉等；

(3) 冶金：金屬、磁性材料等；

(4) 建材：涂料、耐火材料等。

平面回轉篩詳細介紹及參數

工作原理：

從篩機搖動體即篩箱運動軌跡來看，平面回旋篩又稱往復篩，其驅動裝置所產生的振動力是一繞定軸、方向呈一定規律變化的慣性力，其本質是由偏心輪繞定軸轉動所形成的往復慣性力。根據回旋篩的結構特點及工作原理，其篩面一般為水平或微傾斜布置。回旋篩的工作原理為:篩機啟動后，篩機搖動體即篩箱在慣性力的作用下作前后往復運動，篩箱帶動篩面作周期性搖動，從而使篩面上的物料隨篩箱一同作定向跳躍式運動，期間，小于篩面孔徑的物理通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出，終完成篩分工作。

從平面回旋篩的結構和工作原理可以看出，其傳動機構偏心輪距物料運動軌跡及物料在篩面上的滯留時間有至關重要的影響，也即對篩機處理能力和篩分效率有相反的影響，有鑒于此，在實際篩分作業中，我們可以根據具體情況和需要，在生產能力和篩分效率兩方面有所取舍。

技術參數：

層數	型號	篩面規格（寬X長）（mm）	篩箱行程	電動機		A （mm）	B （mm）	C （mm）	D （mm）	重量
層數	型號	篩面規格（寬X長）（mm）	篩箱行程	功率	轉速	A （mm）	B （mm）	C （mm）	D （mm）	重量
1	FYBS1000X1400	1000X1400	63.5	1.5	960	2731	962	1168	1200	715
	FYBS1000X2100	1000X2100	63.5	1.5	960	3285	962	1156	1200	980
	FYBS1000X3000	1000X3000	63.5	1.5	960	4484	1035	1194	1251	1200
	FYBS1500X2100	1500X2100	63.5	1.5	960	3460	1003	1708	1759	1380
	FYBS1500X3000	1500X3000	76	2.2	960	4232	1362	1778	1892	1340
	FYBS1500X3600	1500X3600	76	5.5	960	5098	1352	1956	2048	2410
	FYBS1200X3600	1200X3600	76	5.5	960	5263	1327	2464	2556	2020
2	FYBS1000X2100	1000X2100	63.5	1.5	960	3743	1121	1308	1378	1400
	FYBS1000X3000	1000X3000	76	4	960	4575	1317	1270	1546	1840
	FYBS1500X2100	1500X2100	63.5	4	960	3728	1330	1781	1946	1710
	FYBS1800X3600	1800X3600	76	7.5	960	5305	1500	2256	2459	3880
	FYBS1500X3000	1500X3000	76	7.5	960	4765	1397	1956	2159	2780
	FYBS1500X3600	1500X3600	76	7.5	960	5365	1368	2032	2159	3180
3	FYBS1000X2100	1000X2100	63.5	5.5	960	4854	1422	1435	1549	2150
	FYBS1500X3000	1500X3000	76	5.5	960	4765	1391	1956	2159	3200
	FYBS1800X3600	1800X3600	76	7.5	960	5200	1500	2400	2500	4170
	FYBS2000X5000	2000X5000	92	11	960	5400	2000	2750	2810	5500

平面回轉篩詳細介紹及參數

平面回轉篩廠家提示：請通過正規渠道購買奧創振動篩，以保障您的合法權益！
訂購網址請登錄河南奧創機械有限公司官方網站： www.seekit.com.cn 24小時服務熱線：13353676726
