設備結構與工作原理：

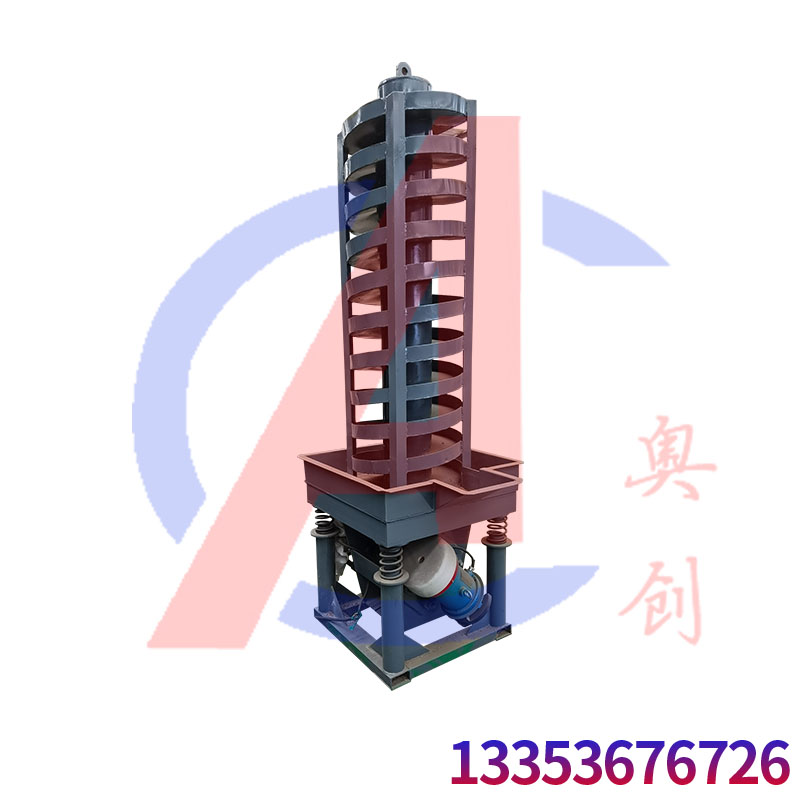

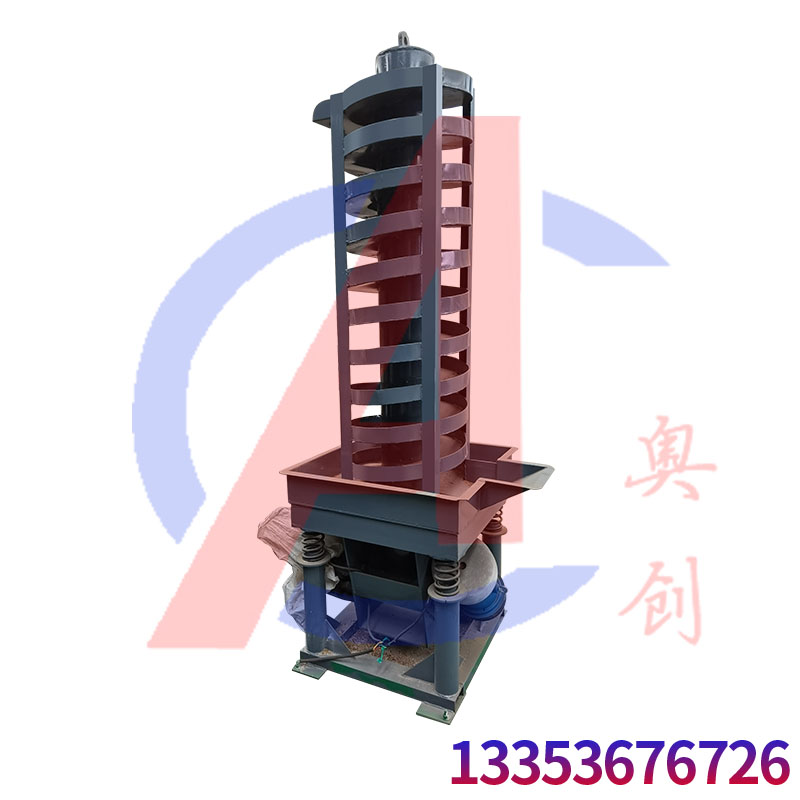

在化工、食品、制藥等眾多工業領域中，粉末狀物料的輸送和冷卻處理是生產流程中的重要環節。冷卻粉末螺旋垂直提升機作為一種集物料冷卻與垂直輸送功能于一體的設備，能夠高效、穩定地將高溫粉末物料進行冷卻并提升至指定高度，滿足后續工藝需求。

一、設備結構與工作原理
（一）結構組成
冷卻粉末螺旋垂直提升機主要由驅動裝置、螺旋體、料筒、冷卻系統、進料口和出料口等部分組成。
1.驅動裝置：通常由電機、減速機和聯軸器構成。電機提供動力，減速機通過降低轉速、增大扭矩，使螺旋體以合適的速度旋轉；聯軸器則負責連接電機和減速機，確保動力的穩定傳輸。
2.螺旋體：是提升機的核心部件，一般采用優質不銹鋼或碳鋼制造，根據物料特性和輸送要求，可設計為實體螺旋面、帶式螺旋面或葉片式螺旋面。螺旋體通過軸與驅動裝置相連，在旋轉過程中推動粉末物料向上移動。
3.料筒：為螺旋體提供運行空間，同時起到容納和輸送物料的作用。料筒通常為圓柱形，其內壁光滑，以減少物料與筒壁之間的摩擦，保證物料的順暢輸送。料筒的材質需具備良好的耐磨性和耐腐蝕性，常見的有不銹鋼、碳鋼襯膠等。
4.冷卻系統：是冷卻粉末螺旋垂直提升機區別于普通螺旋提升機的關鍵部分。冷卻系統一般由冷卻介質循環管道、散熱片或冷卻夾套組成。冷卻介質（如水、冷卻液等）在管道中循環流動，通過熱交換將粉末物料的熱量帶走，實現物料的冷卻。
5.進料口和出料口：進料口位于提升機底部，設計有合理的傾斜角度和進料斗，便于物料順利進入料筒；出料口設置在提升機頂部，與后續工藝流程的設備相連，確保物料能夠準確輸送至指定位置。
（二）工作原理
當冷卻粉末螺旋垂直提升機啟動后，驅動裝置帶動螺旋體旋轉。粉末物料從進料口進入料筒，在螺旋葉片的推動下，沿料筒內壁向上移動。在物料上升過程中，冷卻系統持續工作，冷卻介質通過管道與料筒內的物料進行熱交換，降低物料溫度。隨著螺旋體的不斷旋轉，物料被逐步提升至出料口，完成冷卻和垂直輸送的過程。在整個工作過程中，螺旋體的旋轉速度、冷卻介質的流量和溫度等因素都會影響物料的冷卻效果和輸送效率。

設備選型要點：

二、設備選型要點
（一）處理能力
根據生產需求，確定冷卻粉末螺旋垂直提升機的處理能力。處理能力主要與螺旋體的直徑、轉速以及物料的堆積密度有關。一般來說，螺旋體直徑越大、轉速越高，提升機的處理能力越強。在選型時，需根據單位時間內物料的輸送量要求，結合物料的特性，選擇合適規格的提升機。例如，對于堆積密度較小的粉末物料，可能需要更大直徑的螺旋體或更高的轉速來滿足輸送需求。
（二）冷卻效果
冷卻效果是冷卻粉末螺旋垂直提升機選型的關鍵指標之一。冷卻效果取決于冷卻系統的設計和冷卻介質的參數。在選擇設備時，要考慮冷卻介質的種類、流量、溫度以及冷卻系統的換熱面積等因素。例如，對于對冷卻要求較高的物料，可選擇換熱效率高的冷卻夾套結構，并適當增加冷卻介質的流量和降低其溫度，以確保物料能夠達到預期的冷卻溫度。
（三）物料特性
不同的粉末物料具有不同的物理和化學性質，如粒度、濕度、粘性、腐蝕性等，這些特性會影響提升機的選型。對于粒度較小、容易揚塵的物料，需選擇密封性能良好的提升機，以防止粉塵外泄；對于具有粘性的物料，應選擇螺旋葉片間距較大、表面光滑的螺旋體，避免物料粘附在螺旋體上影響輸送；對于腐蝕性物料，則需采用耐腐蝕材質制造的料筒和螺旋體，如不銹鋼或特殊合金材料。
（四）安裝空間
冷卻粉末螺旋垂直提升機的安裝空間也是選型時需要考慮的重要因素。由于提升機為垂直結構，需要一定的高度空間。在選型前，要準確測量安裝場地的高度、寬度和深度，確保提升機能夠順利安裝。同時，還需考慮進料口和出料口與其他設備的連接位置和方式，保證整個生產流程的順暢銜接。
（五）自動化程度

隨著工業自動化的發展，具備自動化功能的冷卻粉末螺旋垂直提升機能夠提高生產效率，降低勞動強度。在選型時，可根據生產需求選擇配備自動進料、自動控制冷卻系統、在線監測物料溫度和輸送量等功能的提升機。自動化控制系統能夠根據設定的參數自動調節設備運行狀態，確保物料的冷卻和輸送過程穩定、高效。

冷卻粉末螺旋垂直提升機作為一種集冷卻與輸送功能于一體的設備，在工業生產中發揮著重要作用。其獨特的結構設計和工作原理，使其能夠高效地完成粉末物料的冷卻和垂直輸送任務。在設備選型、安裝調試、維護保養過程中，需充分考慮物料特性、生產需求等因素，確保設備穩定運行。

：

：

：
